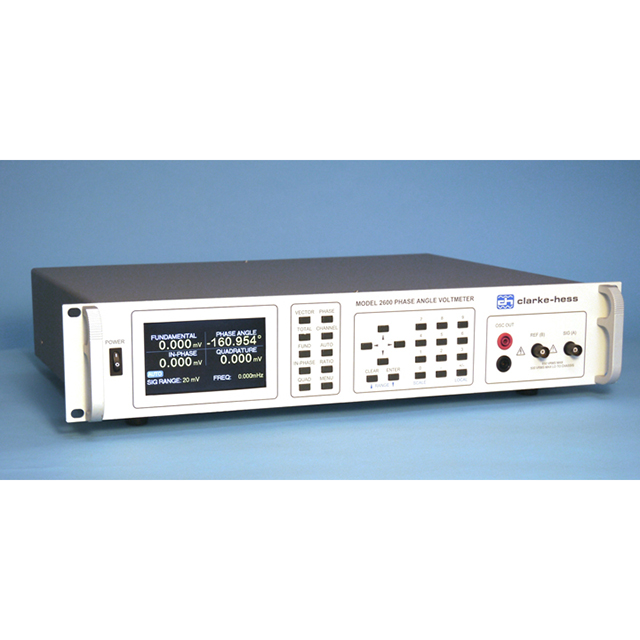

美國Clarke-Hess 2600相位角電壓表

更新時間:2025-03-13

瀏覽量:937

品牌：美國Clarke-Hess
型號：2600
描述：2600 型相位角電壓表取代了非常流行的 2500A 型。憑借 DSP 技術，該儀器將性能和用戶友好性提升到了一個新的水平。此外，2600 型相位角電壓表比其他“傳統”相位角電壓表便宜得多。通過保持經...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

2600相位角電壓表描述：

數據表

2600 型相位角電壓表取代了非常流行的 2500A 型。憑借 DSP 技術，該儀器將性能和用戶友好性提升到了一個新的水平。此外，2600 型相位角電壓表比其他“傳統”相位角電壓表便宜得多。通過保持經典的測量，“只需按一下按鈕”，2600 型的行為更像是儀器，而不是計算機。該裝置非常易于使用，但包含許多功能和性能特征。

該儀器專門針對同步/旋轉變壓器和 LVDT/RVDT 應用，使相位角、同相、正交、基波和總相位的測量變得簡單。在矢量模式下，這些參數中的 5 個中有 4 個可以同時顯示。2600 型相位角電壓表甚至包括一個內置示波器，用于查看輸入波形。

隔離輸入允許對關鍵參數進行零點、比率和增益測量，基準偏移有助于橋接測量。還包括一個靈敏的零點計?？蛇x的板載基準電壓源發生器具有足夠的功率來驅動大多數 LVDT/Synchro 基準電壓源。此功能無需外部基準;盡管如果需要，該裝置可以與外部發電機一起使用。2600 型還包括預定義的 LVDT/RVDT 功能，例如（A-B）/（A+B）和（A-B）/Ref?？蛇x的第三通道允許對振蕩器輸入進行（A-B）/（A+B）、同相、四路和相位角測量。

但 2600 相角電壓表走得更遠。通過使用外部分流器，它還可以測量功率、功率因數、THD、諧波和阻抗。

圖形彩色顯示

隔離輸入

0.010o 相位精度

0.001o 相位分辨率

板載 15VA 參考生成（可選）

具有第三通道能力的真 LVDT

IEEE-488，USB，可選局域網

規格

獨立通道	2個
分辨率	相位6位，電壓5位
輸入相位	0.00°--360°或者±180°
輸入電壓	20mV--630V有效值
頻率范圍	20Hz--2MHz
相位分辨率	0.001°
電壓分辨率	0.001mV
相位精度	0.020°
溫度范圍	工作：0-40℃; 精密測量：23℃±5℃
工作電壓	100V-260Vrms，47-63Hz，30VA(大)
尺寸	約17.3″W×3.5″H×13″D
