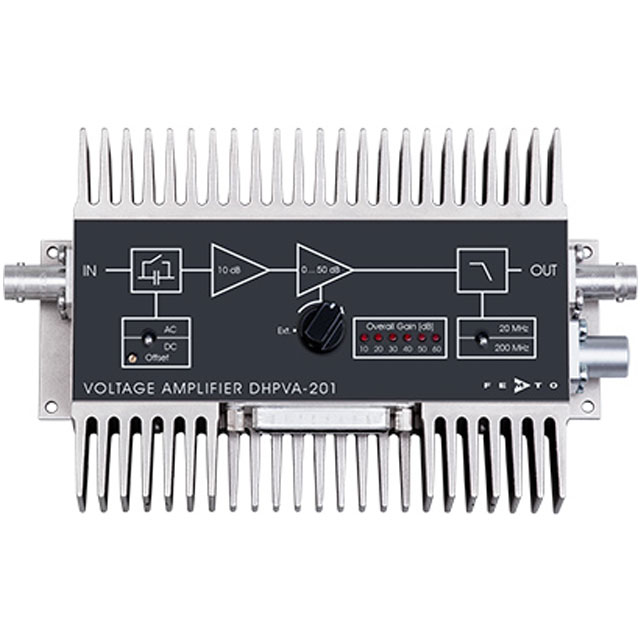

DHPVA 100/200 MHZ 寬帶電壓放大器系列

更新時間:2025-03-13

瀏覽量:512

品牌：FEMTO
型號：DHPVA
描述：FEMTO帶寬電壓放大器提供了一個高質量的組合材料：可變增益在100或者200MHz 帶寬不依賴與所選的可變增益值，特殊的增益平穩度，超低噪聲和低失調漂移測量的放大器。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DHPVA 100/200 MHZ 寬帶電壓放大器系列-特征

可調增益 10 至 60 dB（x3 至 x1,000）
帶寬 DC 至 100/200 MHz，與增益無關
直流漂移 0.3 μV/°C
輸入噪聲 2.3 nV/√Hz
可以手動或通過數字接口進行設置

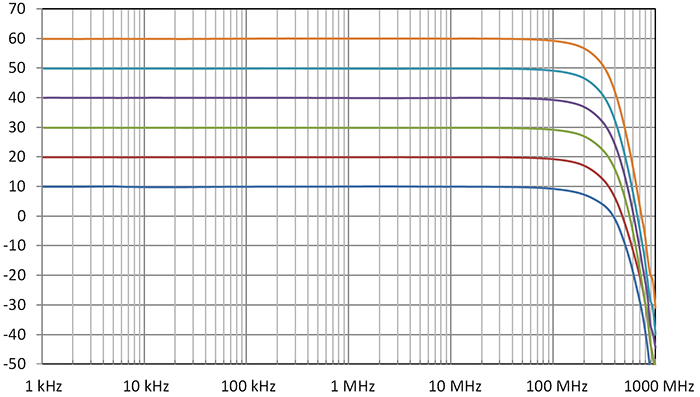

增益獨立帶寬

通常，放大器的帶寬會隨著增益設置的增加而降低。然后，例如，脈沖和快速信號的上升時間隨增益設置而變化。結果，具有高時間分辨率的準確測量是復雜的，甚至是不可能的。我們已經在我們的創新寬帶放大器中解決了這個特殊問題：帶寬和上升和下降時間在所有增益設置中幾乎保持恒定，誤差小于 10%。

動態輸入電壓范圍：10 微伏至 300 毫伏

FEMTO 選擇的多級放大概念避免了可編程衰減器或乘法增益級的缺點，其中動態范圍受限于主增益級的噪聲和漂移行為。因此，DHPVA 系列同樣適用于幅度為 100 μV 至 300 mV（70 dB 動態）的輸入信號。由于出色的 DC 穩定性，可以通過信號平均（平均）進一步提高動態，因此可以使用 10 μV 至 300 mV（90 dB 動態）的實際范圍。

應用程序

示波器和瞬態記錄儀前置放大器
光電倍增放大器
用于光接收器和功率放大器的后置放大器
具有高時間分辨率的脈沖和瞬態測量
自動測量系統

模型	DHPVA-101	DHPVA-201
下限頻率	DC/10 Hz，可切換	DC/10 Hz，可切換
上限頻率	10/100MHz，可切換	20/200MHz，可切換
殘余紋波 [dB]	±0.15	±0.15
增益 [分貝]	10/20/30/40/50/60，可切換	10/20/30/40/50/60，可切換
輸入電壓噪聲	2.3nV/√Hz	2.3nV/√Hz
輸入電壓漂移	0.3μV/°C	0.3μV/°C
輸入輸出	50Ω, BNC	50Ω, BNC
反射系數 S11	?31dB @ 100MHz	?22dB @ 200MHz
反射系數 S22	?35dB @ 100MHz	?30dB @ 200MHz
輸出電壓（功率）	±1V (+10dBm)	±1V (+10dBm)
監控輸出	直流 - 100kHz	直流 - 100kHz
控制界面	光耦合器保護數字輸入，兼容 TTL/CMOS	光耦合器保護數字輸入，兼容 TTL/CMOS
數據表	375KB	361KB
