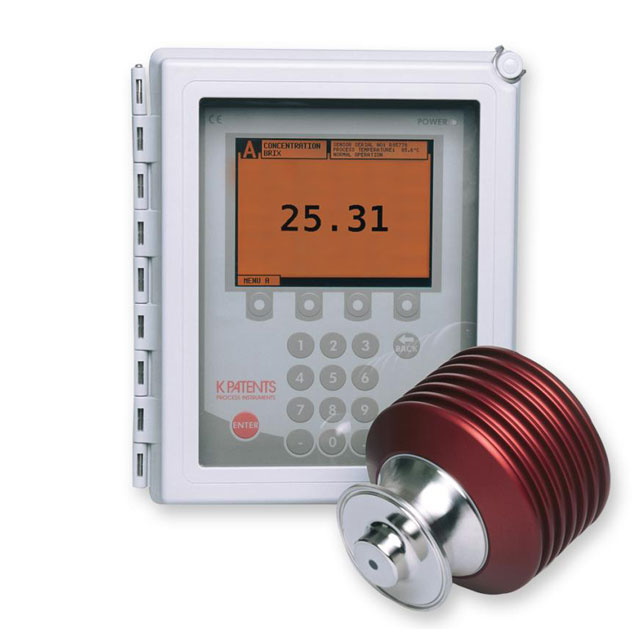

Vaisala K?PATENTS® 衛生型折光儀 PR-23-A- 適用于測量白利度和濃度

用戶手冊

維薩拉Vaisala PR-23-A K?PATENTS® 衛生型折光儀 適合安裝在 2.5 英寸及更小的管道中。傳感器可以通過流通池、衛生型卡箍或 Varivent® 連接，或者直接傾斜安裝在彎管外角上。

衛生型探頭型折光儀 PR-23-AP 適合安裝在大型管道、儲罐、蒸煮器、結晶器上，可經受高達 150°C (300 °F) 的高溫。傳感器通過 2.5 英寸或 4 英寸衛生型卡箍安裝在管道或容器中。

衛生型齊平式折光儀 PR-23-APP 安裝在蒸煮罐、冷卻結晶罐和其他帶有刮刀或攪拌器的衛生級容器上。PR-23-APP 傳感器采用 APV 罐底部法蘭安裝，也可以穿過蒸汽夾套進行安裝。

該折光儀可以進行 0-100 白利度Brix滿量程測量。精度通常為 ±0.1 白利度Brix，測量時會自動進行溫度補償。可以配置過低濃度和過高濃度警報。由于采用了數字傳感技術，即使有大量的懸浮顆粒、氣泡或顏色變化也不會影響測量或準確性。

每個傳感器都隨附一份校準證書，該證書的出具基于一組標準液體與實際傳感器輸出的比較?？梢允褂媒浾J證的折射率液體并通過維薩拉校驗程序對校準和精度進行現場驗證。

特點:

1. 每個傳感器校準一致：可以在所有傳感器之間進行自由互換。

2. 折射率 (nD) 測量范圍為 1.3200 - 1.5300，對應 0-100 白利度。

3. 獲得了 3-A 衛生和 EHEDG 認證

4. 耐受 CIP 和 SIP 清潔

5. 雙連接：一個變送器可以獨立運行兩個傳感器。第二個傳感器可在不久的將來輕松集成。

6. 全數字系統：顆粒和氣泡不影響操作或準確度。

7. CORE-optics 光學模塊：無漂移、無需重新校準、無需進行機械調節。

8. 用戶可以使用以太網連接和遠程面板進行數據記錄和遠程操作。

9. 工藝溫度：-40°C...130°C（緊湊型）；-40°C...150°C（探頭型）。

10. 內置 Pt1000，快速溫度測量及自動溫度補償功。

11. 用戶可采用折射率標準品輕松完成現場儀器驗證，以滿足自己的質量保證體系要求。

主要優點：

衛生認證

3A 標志確保衛生型折光儀 PR-43-A 符合 3A 衛生標準編號 46-04（針對折光儀或能量吸收光學傳感器測量流體濃度的設備），同時說明它已通過針對 3A 標志授權的獨立第三方驗證檢查

滿量程下保持準確穩定測量

在 0-100 白利度的整個濃度范圍內測量準確：R.I. nD ±0.0002 通常對應 ±0.1 白利度或 ±0.1% 重量百分比。 測量不受氣泡、顆粒、顏色或振動影響。 系統支持 CIP 和 SIP 清洗。

無需定期維護

折光儀內沒有需要定期維護的移動部件。 徹底數字化儀表。 無漂移校準。 無需重新校準或進行機械調節。
