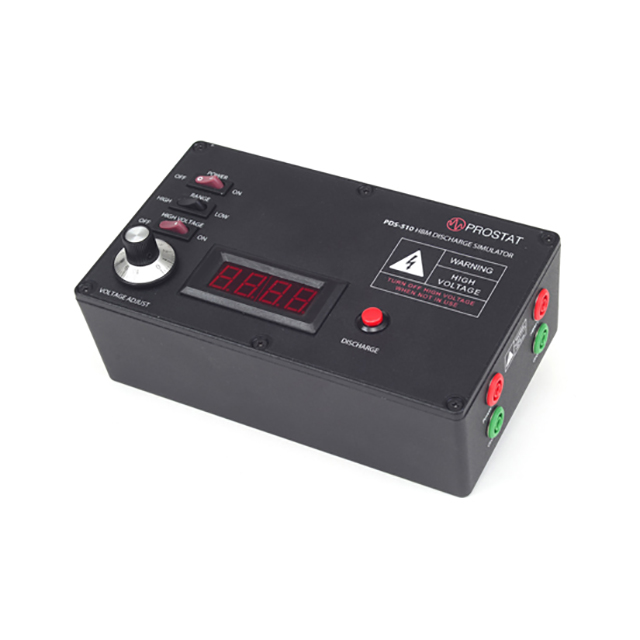

美國Prostat PDS-510 HBM放電模擬器

更新時間:2025-03-13

瀏覽量:484

品牌：美國Prostat
型號：PDS-510
描述：PSD-510 是一款低成本、輕重量、電池供電的人體模型（HBM）模擬器，旨在幫助客戶根據 ANSI/ESDA/JEDEC JS-001 確定設備的 HBM ESD 靈敏度。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PSD-510 是一款低成本、輕重量、電池供電的人體模型（HBM）模擬器，旨在幫助客戶根據 ANSI/ESDA/JEDEC JS-001 確定設備的 HBM ESD 靈敏度。

與大多數帶有測試頭的商用測試儀不同，PDS-510 是一款手動雙引腳測試儀，這意味著一次只能測試兩個引腳。用戶必須設計一種將 PDS-510 連接到被測引腳的方法。此外，他們必須有辦法使用曲線追蹤器或功能測試儀來檢查設備是否損壞。使用 PDS-510 收集的 HBM 數據可用于數據手冊報告。

PDS-510 還可用于使用精密內置直流電源為高達 4,000 VDC 的物品充電，從而大致了解設備的機器模型（MM）和帶電設備模型（CDM） ESD 靈敏度。該電源用于為其他夾具充電，這些夾具可以向器件提供外部MM/CDM脈沖，或為類似于傳統CDM測試的板充電。

PDS-510 配有通用電池充電器、測試引線和接地附件。還包括校準證書。

特性

用于 HBM 的低成本雙引腳測試儀

便攜式和電池供電

高達 4,000 VDC 的內置直流電源

非常適合獲得器件ESD靈敏度的良好指示

符合 ANSI/ESDA/JEDEC JS-001 的波形要求

包括引線和接地附件

技術規格

放電輸出	可調至4kV
電源輸出	可調至4kV
放電波形符合 ANSI/ESD STM11.31 標準	上升時間 @ 0Ω： <10 nsec @ 500Ω： <20 nsec 下降時間 @ 0Ω： 150±15 nsec @ 500Ω： 200±20 nsec 振鈴： <15%
電池	4 節 AA 2600 mAh 低自放電、可充電、鎳氫電池
電源	從 90VAC 到 264VAC，從 47Hz 到 63Hz UL 和 TUV 60950-1 認證
尺寸	7.5 英寸長 x 4.5 英寸寬 x 2.5 英寸高 19.05 厘米 x 11.43 厘米 x 6.35 厘米
重量	2.0 lbs (907g)
保修	一年
