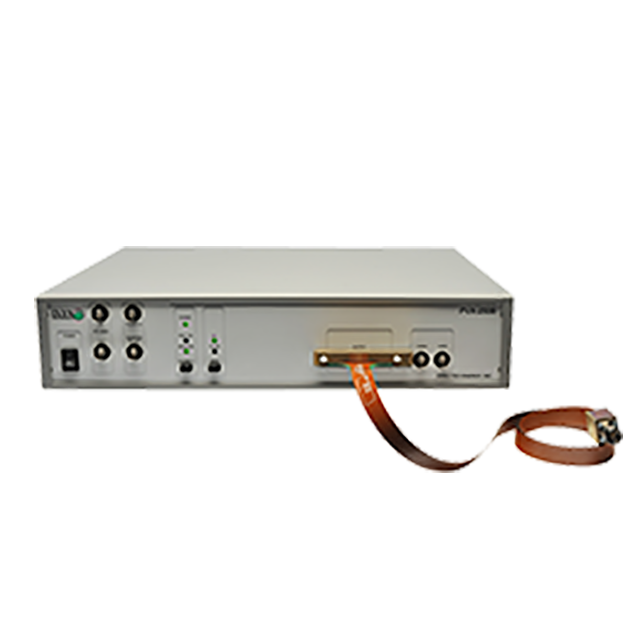

PVX-2506 50V 10A 脈沖 I/V 測量脈沖發生器

更新時間:2025-03-13

瀏覽量:431

名稱：BNC
型號：PVX-2506
描述：PVX-2506 設計有雙向 MOSFET 輸出級，使用 DEI 的 DE 系列快速功率 MOSFET。此設計提供快速上升和下降時間，并具有最小的過沖、下沖和振鈴，以及快速穩定時間。受控電壓波形允許被...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

PVX-2506 50V 10A 脈沖 I/V 測量脈沖發生器描述：

用戶手冊  應用筆記

PVX-2506 設計有雙向 MOSFET 輸出級，使用 DEI 的 DE 系列快速功率 MOSFET。此設計提供快速上升和下降時間，并具有小的過沖、下沖和振鈴，以及快速穩定時間。受控電壓波形允許被測設備 (DUT) 在幾百納秒內穩定在電壓上，從而允許在設備加熱開始之前進行 IV 測量。靜態（偏置）電壓可以施加到脈沖發生器，允許 DUT 保持在非零電壓，然后脈沖高于或低于該電壓。

脈沖發生器采用直接耦合、風冷、固態設計，提供同樣快的脈沖上升和下降時間、低功耗以及最小的過沖、下沖或振鈴。它具有過流檢測和關斷電路，可保護脈沖發生器免受負載或互連電纜中的電弧和短路造成的潛在損壞。

特征

專為半導體器件的精確脈沖設計，用于脈沖 IV 表征

輸出電壓至 +50V

輸出電流至 10A

50% 最大占空比

脈沖寬度從 <1uS 到 100uS

用于數據采集的儀器級模擬電壓和電流監視器

應用

專為半導體器件的精確脈沖設計，用于脈沖 IV 表征

PVX-2506 50V 10A 脈沖 I/V 測量脈沖發生器規格：

最大電壓幅度	50V
脈沖極性	正面 (+)
最小/最大脈沖寬度	< 1μs 至 100μs
最大頻率	50 赫茲
上升/下降時間	200ns
脈沖引擎（觸發器）	外部的
遙控	不適用
構成因素	臺式、機架式
尺寸（英寸）	22x22x12
重量（磅）	18
