SI-121：窄視場紅外輻射計傳感器功能特性：

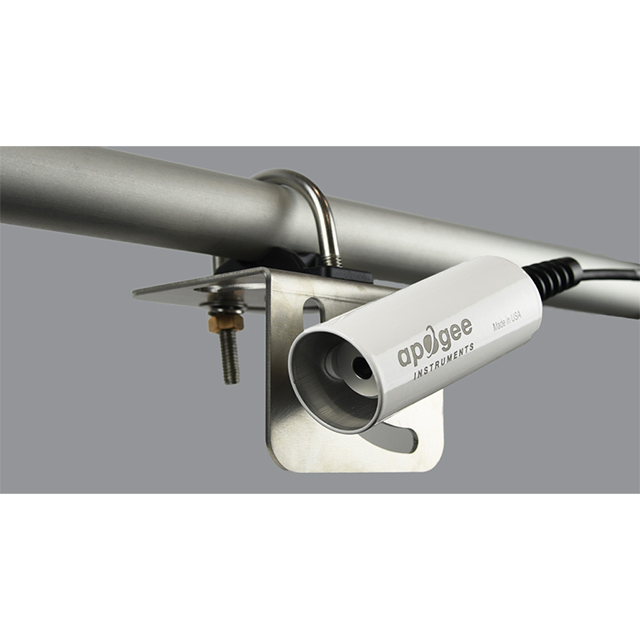

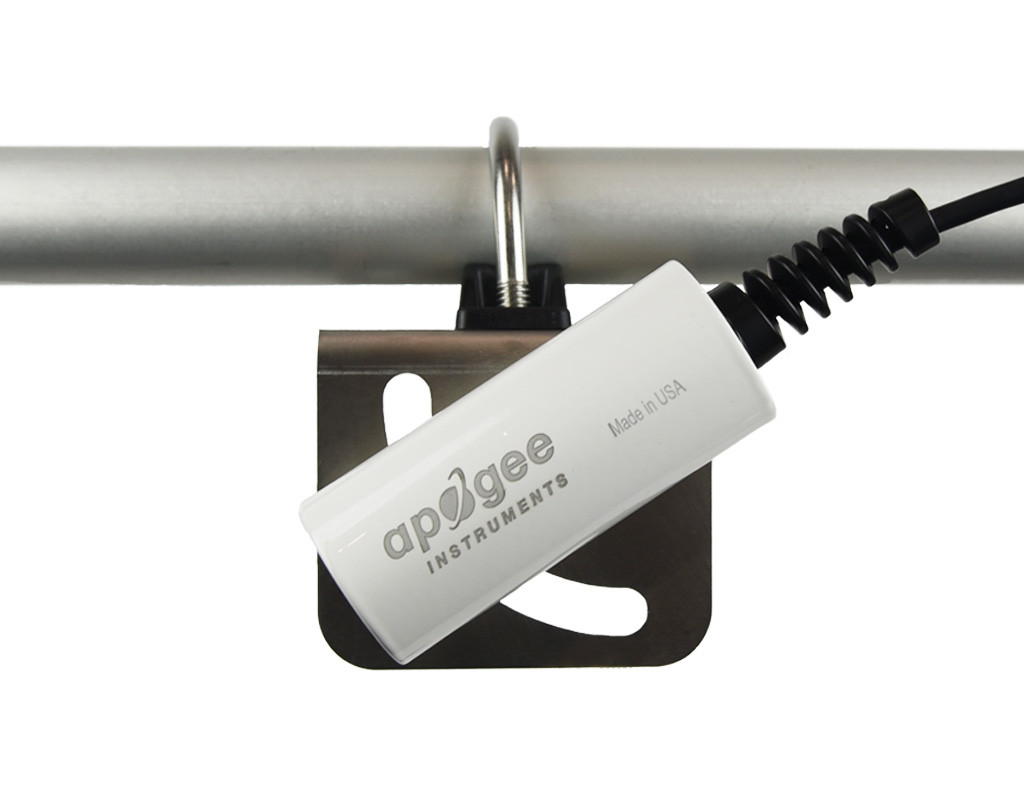

SI-121 是一款非放大模擬傳感器，具有電壓輸出和高質量電纜終端，采用預鍍錫尾纖引線，可輕松連接到數據記錄器和控制器。該傳感器具有 18° 半角視野和 0.6 秒的響應時間。典型應用包括用于植物水分狀況估計的植物冠層溫度測量、確定結冰條件的道路表面溫度測量以及能量平衡研究中的地面（土壤、植被、水、雪）溫度測量。傳感器包括距離頭部 30 厘米的 IP68 航海級不銹鋼電纜連接器，以簡化傳感器拆卸和更換以進行維護和重新校準。SI-121-SS 設計用于安裝Apogee AM-250 商業安裝支架。

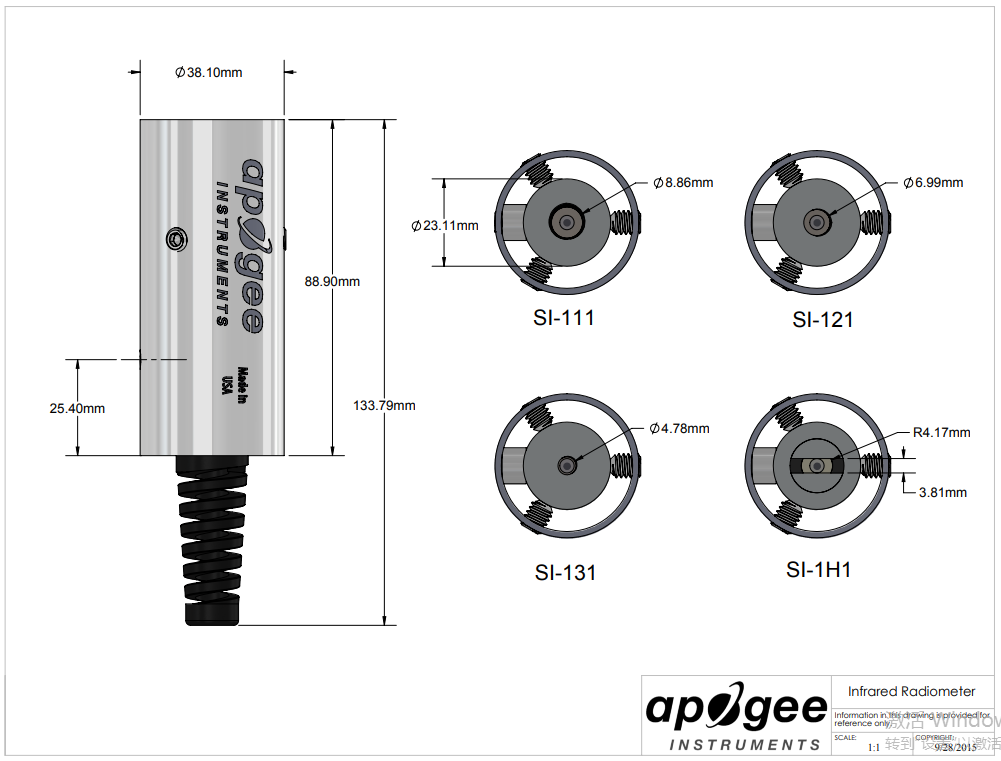

SI-121：窄視場紅外輻射計傳感器圖紙：

SI-121 圖紙

SI-121：窄視場紅外輻射計傳感器規格：

近似靈敏度	每 C 30 μV
熱電堆的輸出	對于 -55 至 55 C 的溫差，約為 -2.2 mV 至 2.2 mV
熱敏電阻輸出	0 至 2500 mV（典型值，取決于輸入電壓）
輸入電壓要求	2500 mV 激勵（典型值，可以使用其他電壓）
校準不確定度（0 至 50 C）	0.2 C，當目標和檢測器溫度在 20 C 以內時
校準不確定度（-30 至 65 C）	0.2 C，當目標和檢測器溫度在 20 C 以內時
校準不確定度（-40 至 80 C）	0.5 C，當目標和檢測器溫度相差超過 20 C
測量重復性	小于 0.05 ℃
穩定性（長期漂移）	當鍺過濾器保持清潔狀態時，每年斜率變化小于 2%
響應時間	0.6 秒，檢測器信號在階躍變化后達到 95% 的時間
視場	18?半角
光譜范圍	8 至 14 微米；大氣窗
操作環境	-50 至 80 攝氏度；0 至 100 % 相對濕度（非冷凝）
尺寸	直徑 23 毫米，長度 60 毫米
質量	190 g（含 5 m 導線）
電纜	5 m 四芯屏蔽雙絞線，帶 TPR 護套（高防水性、高紫外線穩定性、寒冷條件下的柔韌性），可提供額外電纜
保修	質保4年，防止材料和工藝缺陷
制造	美國制造
