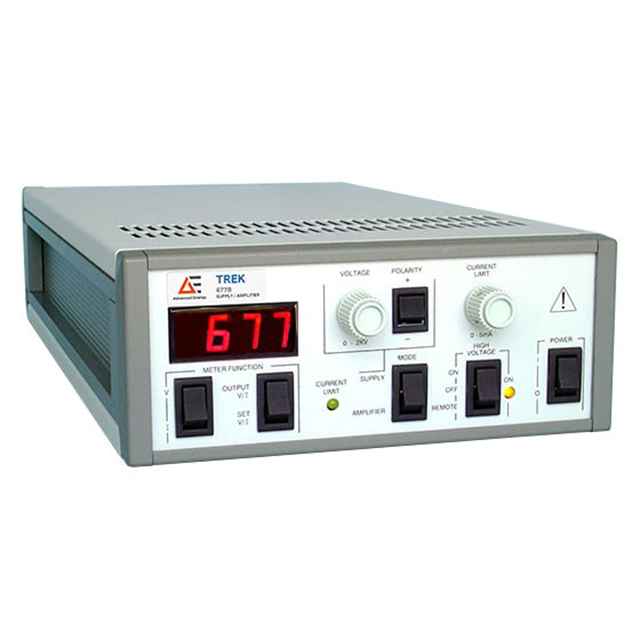

美國Trek 677B 高壓電源放大器

更新時間:2025-03-13

瀏覽量:608

品牌：美國Trek
型號：Trek 677B
描述：Trek 677B 可配置為具有固定增益的高壓同相放大器或高壓電源。當配置為高壓電源時，前面板控件用于命令準確的輸出電壓或電流。Trek 677B 采用全固態設計，可實現擴展帶寬、高轉換速率和低噪聲運...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek 677B 高壓電源放大器描述：

數據表

Trek 677B是一種高壓功率放大器/電源，可以在兩種模式下運行：當它被配置為具有固定增益的非反相放大器時，它可以作為高壓放大器運行，或者作為響應前面板控制以命令精確輸出電壓或電流的高壓電源運行。四象限有源輸出級在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流。這種類型的輸出對于實現各種負載（如高電容性或無功負載）所需的精確輸出響應和高轉換速率至關重要。

Trek 677B 可配置為具有固定增益的高壓同相放大器或高壓電源。當配置為高壓電源時，前面板控件用于命令準確的輸出電壓或電流。Trek 677B 采用全固態設計，可實現擴展帶寬、高轉換速率和低噪聲運行。四象限有源輸出在整個輸出電壓范圍內將電流吸收或提供給電抗或電阻負載。這對于實現各種負載（包括高電容或電抗負載）所需的準確輸出響應和高轉換速率至關重要。

產品亮點

動態調整可優化各種負載參數的交流響應

每臺設備均提供 NIST 可追溯校準證書

直流穩定，適用于可編程電源應用

短路保護，保護設備

數字化支持

可用作高壓放大器（同相配置）或高壓電源

通過四象限輸出驅動電容負載

用于靜電束偏轉、電光調制、電泳研究、壓電極化和驅動、靜電卡盤以及各種其他應用

通過閉環系統實現高精度

受益于低噪音運行和全固態設計

產品應用

靜電束偏轉

電光調制

電泳研究

壓電極化與驅動

產品規格

輸出電壓范圍	0至±2 kV直流或峰值交流
輸出電流范圍	0至±5 mA DC或峰值AC
輸入電壓范圍	0至±10 VDC或峰值交流電
輸入阻抗	10 kW，標稱功率
直流電壓增益	200 V/V
直流電壓增益精度	優于滿量程的0.1%
直流偏移電壓	小于±5 V
輸出噪聲	小于100毫伏rms
回轉率	大于15V/μs（典型值為10%至90%）
結算時間	2 kV階躍小于300μs
大信號帶寬	直流至大于1.2 kHz（1%失真）
小信號帶寬	直流至大于5 kHz（-3dB）
尺寸	110 x 223 x 432 mm (4.3 x 8.7 x 17 in)
重量	4 kg (9 lb)
輸出功率（W）	10
最大輸出電流（A）	±0.005
轉換速率（V/ms）	>15000
輸出電流范圍（mA）	0 至 ±5
輸出電壓范圍（V）	0 至 ±2000
