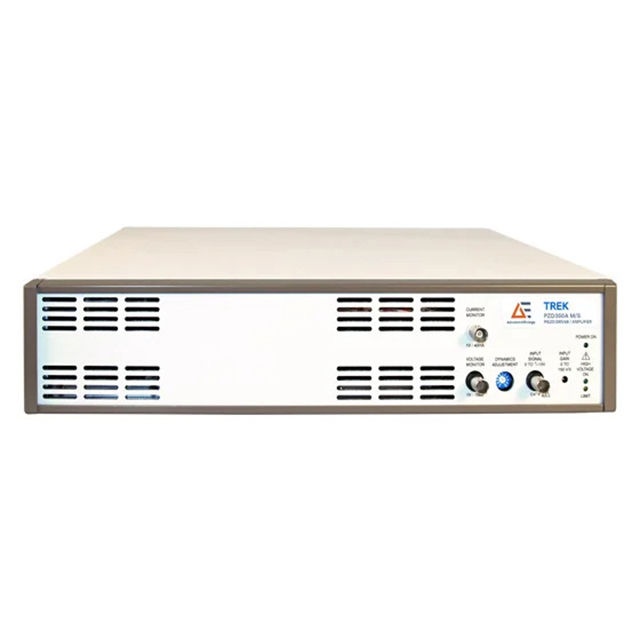

美國Trek PZD350A 高壓放大器和壓電驅動器

更新時間:2025-03-13

瀏覽量:439

品牌：美國Trek
型號：Trek PZD350A
描述：Trek PZD350A M/S 壓電驅動器和放大器系統提供精確的電壓控制，電流是 Advanced Energy 的 Trek PZD350A的兩倍。除了帶寬能力外，它還具有全固態設計和令人印象深刻...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Trek PZD350A 高壓放大器和壓電驅動器描述：

數據表

Trek PZD350A M/S壓電驅動器/放大器系統提供精確的電壓控制，并提供標準PZD350A兩倍的電流。這種高壓直流供電放大器提供的電壓可以在工廠設置為客戶指定的范圍。它具有全固態設計、令人印象深刻的轉換速率和不錯的帶寬能力。其他功能包括四象限有源輸出級，在整個輸出電壓范圍內向無功或電阻性負載吸收或提供電流，精密電壓和電流監測器，遠程訪問和動態調整。輸入配置為反相，但反相放大器配置可用。

Trek PZD350A M/S 壓電驅動器和放大器系統提供精確的電壓控制，電流是 Advanced Energy 的 Trek PZD350A的兩倍。除了帶寬能力外，它還具有全固態設計和令人印象深刻的轉換速率。此直流供電放大器的電壓在出廠時已設置為您指定的范圍。以及一個四象限有源輸出級，可完全通過輸出電壓范圍將電流吸收或提供給電抗或電阻負載。

產品亮點

同相輸入是標準輸入，但也提供反相放大器配置

遠程訪問

動態調整

精密電壓和電流監視器

每臺設備均提供 NIST 可追溯校準證書

通過四象限輸出驅動電容負載

通過閉環系統實現高精度

通過短路保護保護設備

受益于幾乎免維護的運行和固態設計

利用低輸出噪聲和精確輸出

產品應用

壓電驅動/控制

激光調制

微機電系統

半導體研究

壓電減振

產品規格

輸出電壓范圍	雙極性：0~±350 V直流或峰值交流單極性：0~+700 V或 0~-700V 直流或峰值交流
輸出電流范圍	雙極性：0~±200mA 單極性：0~+100mA或0~-100V
輸入電壓范圍	0~±10V 直流或峰值交流
輸入阻抗	90kΩ(同向放大）；1MΩ（反向放大）
直流電壓放大倍率	0~150V/V
直流電壓放大精度	優于滿量程的0.1%（出廠設定在100V/V)
直流偏移電壓	低于±500mV
輸出噪聲	低于100 mV rms to 20kHz （100 pF負載）低于150 mV rms to 20kHz （無負載）
轉換速率（10%~90%）	雙極性：優于550V/μs 單極性：優于440V/μs
大信號帶寬（-3dB）	雙極性：直流~優于250kHz 單極性：直流~優于200kHz
大信號帶寬（1%失真）	雙極性：直流~優于90kHz 單極性：直流~優于70kHz
小信號帶寬（-3dB）	雙極性：直流~優于350kHz 單極性：直流~優于250kHz
尺寸	單通道： 110mm H x 220 mm W x 445 mm D 雙通道： 110mm H x 432 mm W x 445 mm D
重量	單通道：5 kg (11 lb) 雙通道：10kg（22 lb）
工作溫度	0 ℃ ~ 40℃（32°F ~ 104°F）
相對濕度	~85%，非冷凝
電源選項信息	90~127V AC Model PZD350A-1-L（單通道） 90~127V AC Model PZD350A-2-L（雙通道） 180~250V AC Model PZD350A-1-H（單通道） 180~250V AC Model PZD350A-2-H（雙通道）
輸出功率（W）	140
最大輸出電流（A）	±0.4
轉換速率（V/ms）	>500000
輸出電流范圍（mA）	0 至 ±400
輸出電壓范圍（V）	0 至 ±350
